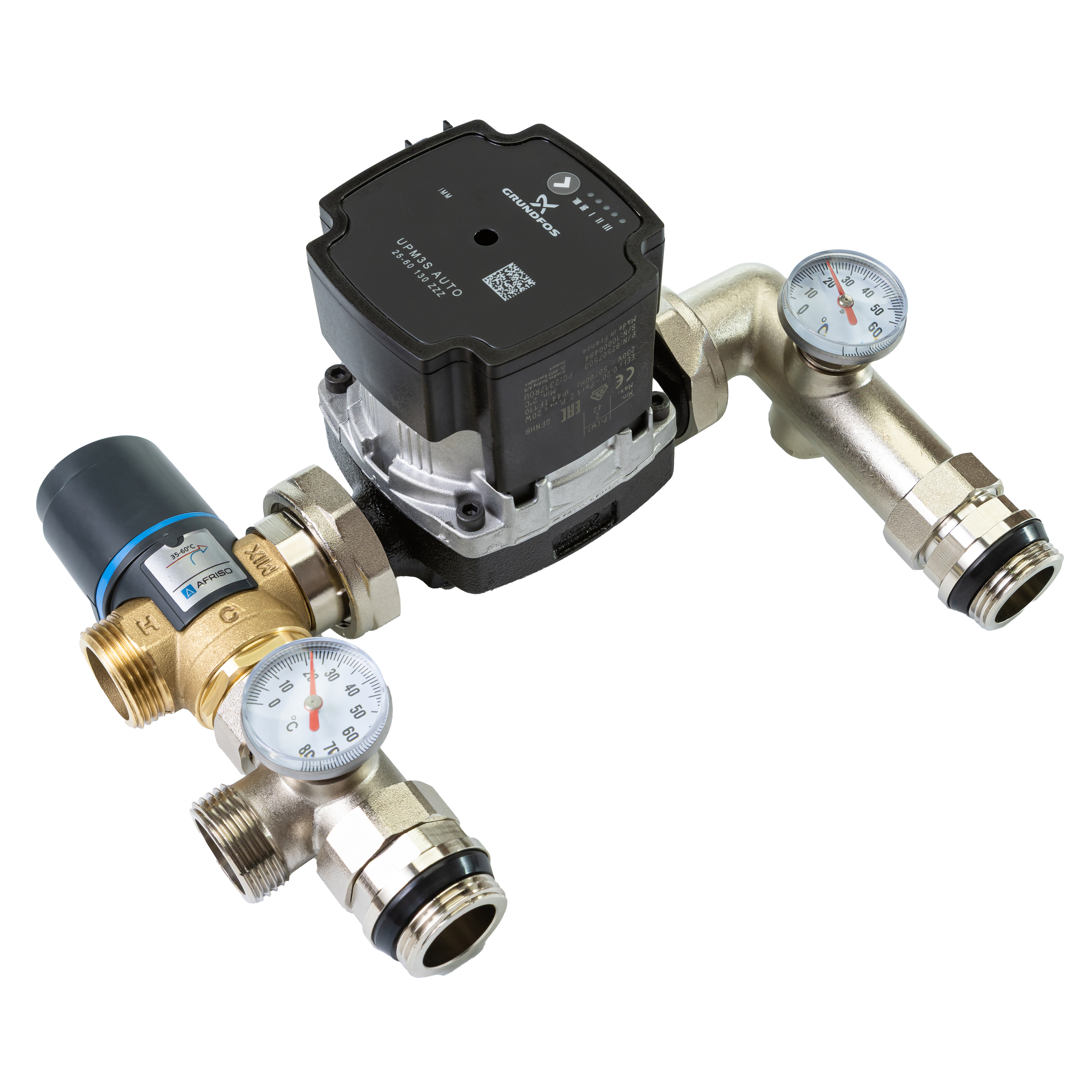

521431 Смесительный вузол 1" для теплого пола Tervix Mixset з част. насосом та клапаном ATM561

Аналог: 521451 Смесительный вузол 1" для теплого пола Tervix Mixset з част. насосом та клапаном TMV

Смесительный вузол для теплого пола Tervix Pro Line Mixset розроблений, як перемикач між системою опалення з боку джерела тепла і розподільчою гребінкою (коллектором) для теплого пола. Він використовується для підготовки теплоносія до заданої температуры, який потім подається в систему обігріву. Смесительный вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

Принцип дії

Теплоносій, що подається з джерела тепла, надходить на термостатический клапан (в комплект не входить). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (в комплект не входить). Також для візуального контролю температуры теплоносія на подачі та звороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрів до джерела тепла. Після термостатичного клапану теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку.

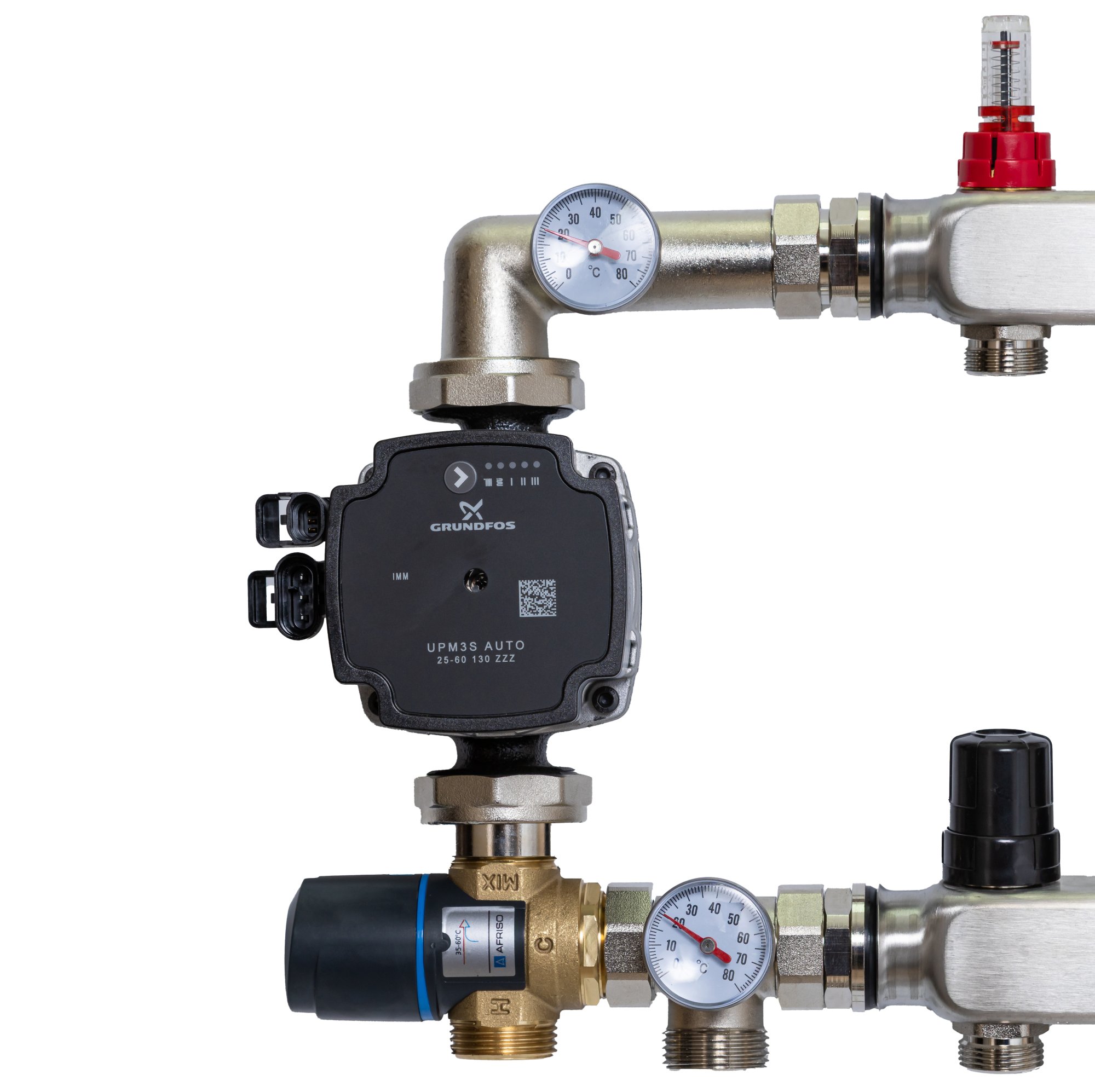

Смесительный вузол повинен бути підключений до опалювальної системи з боку джерела тепла - зовнішня різьба 1’’. Рекомендуємо використовувати смесительный клапан ATM 561 (Afriso) та кульові крани для підключення вузла до джерела тепла та до розподільчої гребінки. Смесительный вузол з’єднується з розподільчою гребінкою зовнішньою різьбою 1’’. На смесительный вузол можна встановити циркуляційний насос з базою 130 та 180 мм. Насос кріпиться двома накидними гайками.



]]>
