подається в систему обігріву. Смесительный вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

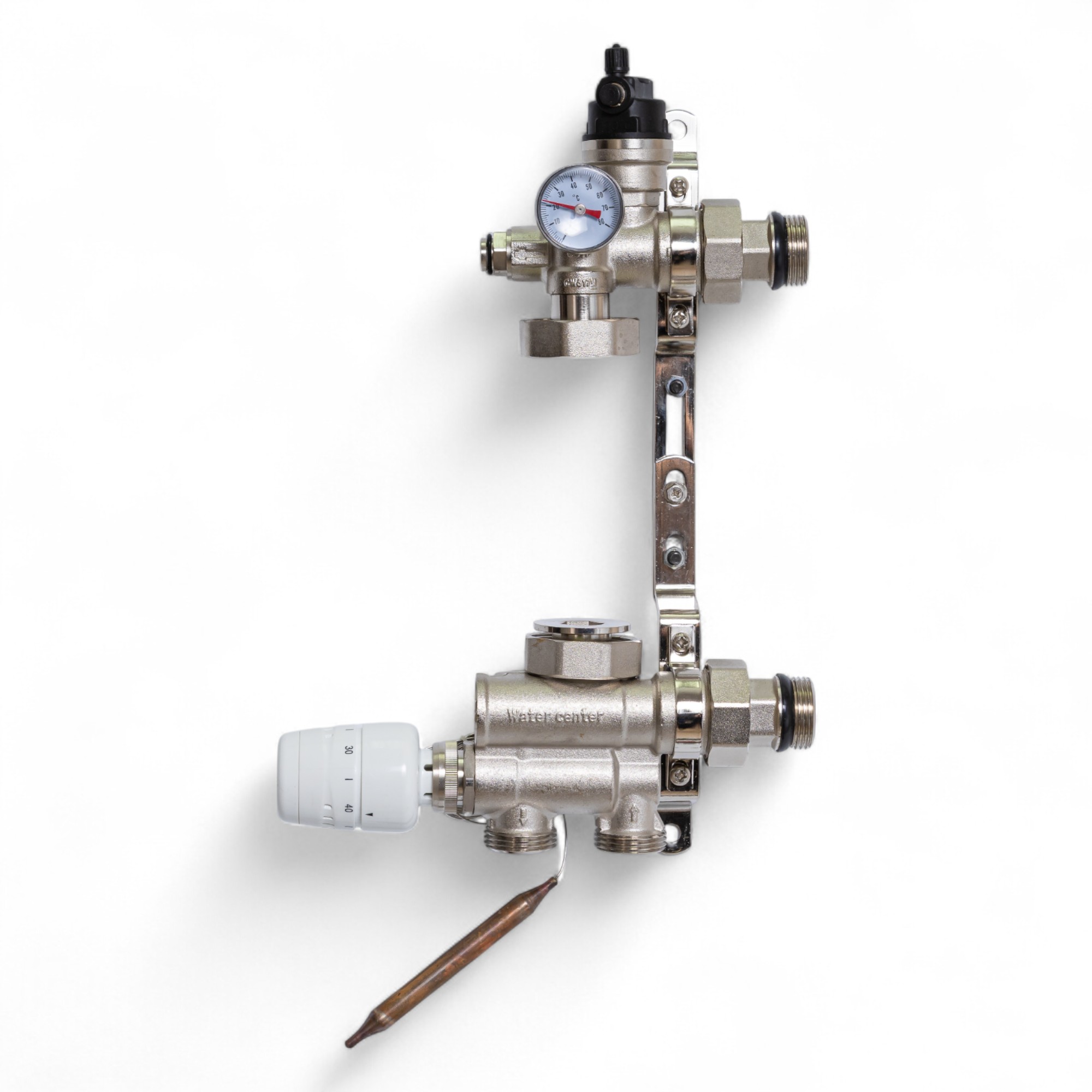

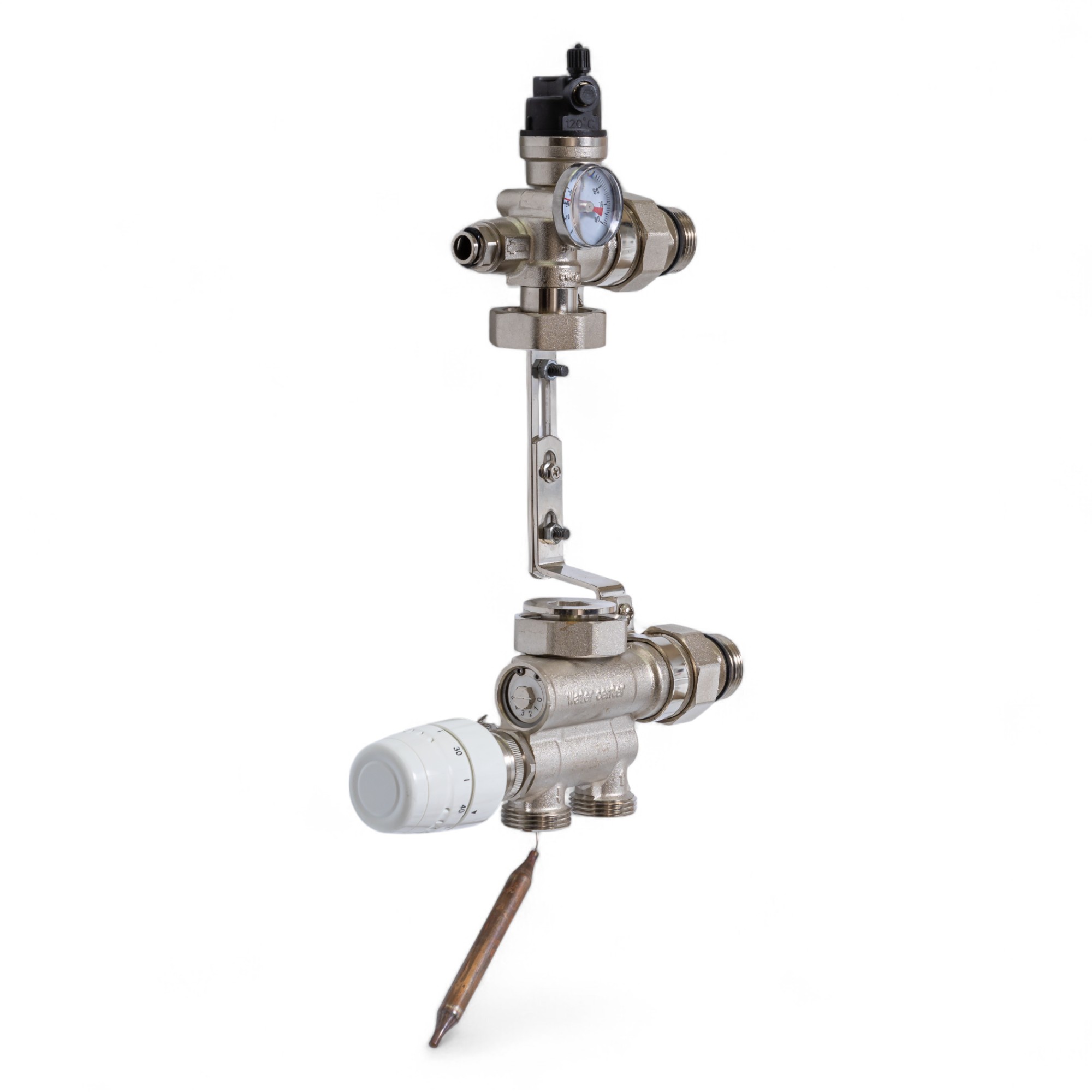

Теплоносій, що подається з джерела тепла, надходить на нижній з’єднувальний елемент (2) до якого під’єднана термоголовка (3), а виносний «балон» розміщується у гільзі у верхньому з’єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з’єднувальному елементі (2). Температура на виході регулюється термологовкою (3). Також для візуального контролю температуры теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на зворот до джерела тепла. Для розповітрення вузла передбачений розповітрювач (5). Для кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).
1. Термометр
2. Термоголовка 20...60°С з виносним балоном
3. Нижній з’єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту
4. Розповітрювач
5. Верхній з’єднувальний елемент з накидною гайкою для насосу та місцем під термометр
6. Настінне кріплення змішувального вузла

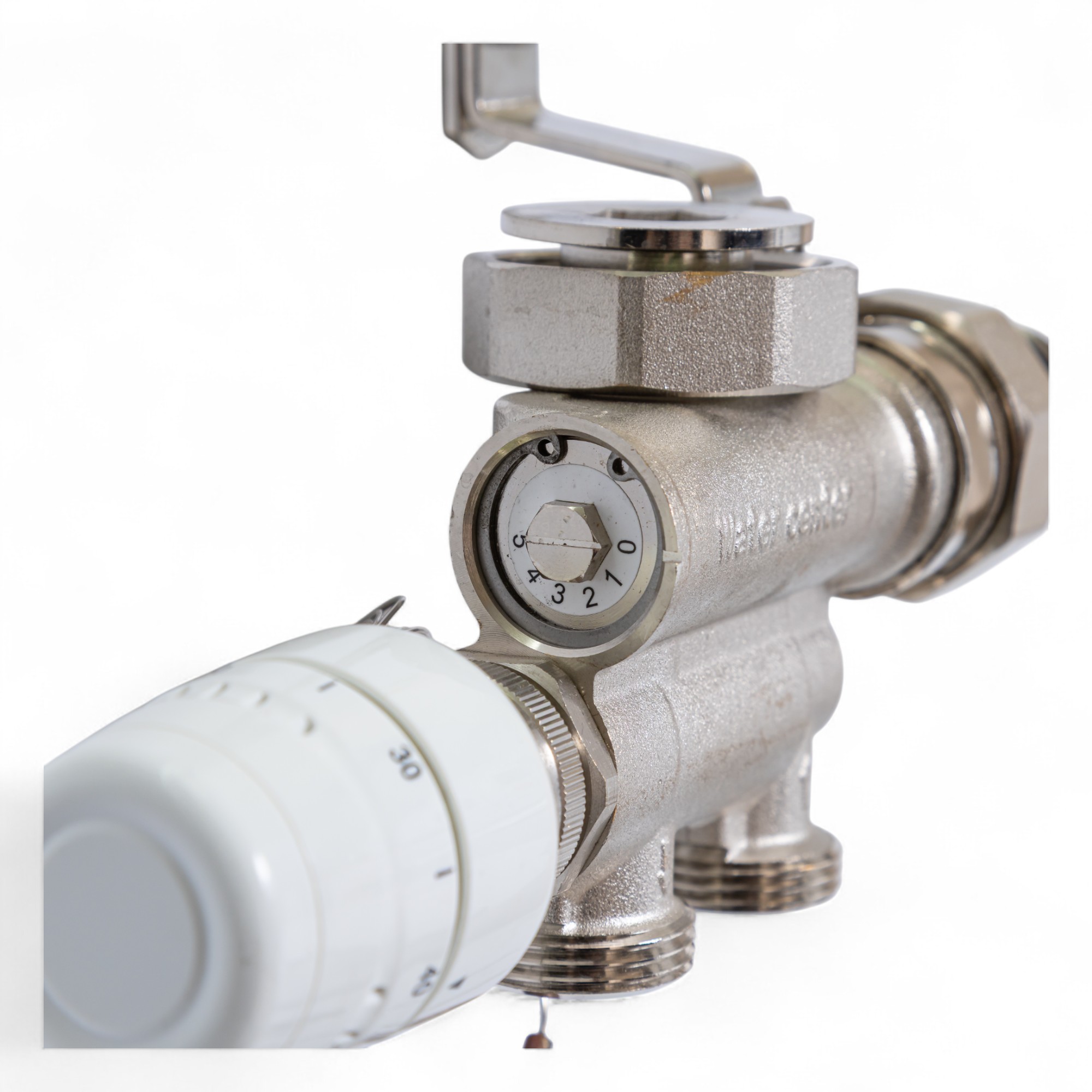

7. Байпасний калібрувальний клапан (регулювання об’єму теплоносія зворотнього потоку, що йде знову на подачу)
]]>
Теплоносій, що подається з джерела тепла, надходить на нижній з’єднувальний елемент (2) до якого під’єднана термоголовка (3), а виносний «балон» розміщується у гільзі у верхньому з’єднувальному елементі (1). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у нижньому з’єднувальному елементі (2). Температура на виході регулюється термологовкою (3). Також для візуального контролю температуры теплоносія передбачений термометр (4). Далі теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку. Залишки теплоносія подаються на зворот до джерела тепла. Для розповітрення вузла передбачений розповітрювач (5). Для кріплення вузла до стіни в комплекті йде спеціальне кріплення (6).
1. Термометр
2. Термоголовка 20...60°С з виносним балоном
3. Нижній з’єднувальний елемент з накидною гайкою для насосу, клапаном та підключенням подачі та звороту
4. Розповітрювач
5. Верхній з’єднувальний елемент з накидною гайкою для насосу та місцем під термометр
6. Настінне кріплення змішувального вузла
7. Байпасний калібрувальний клапан (регулювання об’єму теплоносія зворотнього потоку, що йде знову на подачу)
]]>
Бренд
Tervix
Бренд
Tervix
Гарантія
24 месяцев
Країна виробник
Китай
Производитель
Tervix
Тип изделия
Tervix Pro Line
