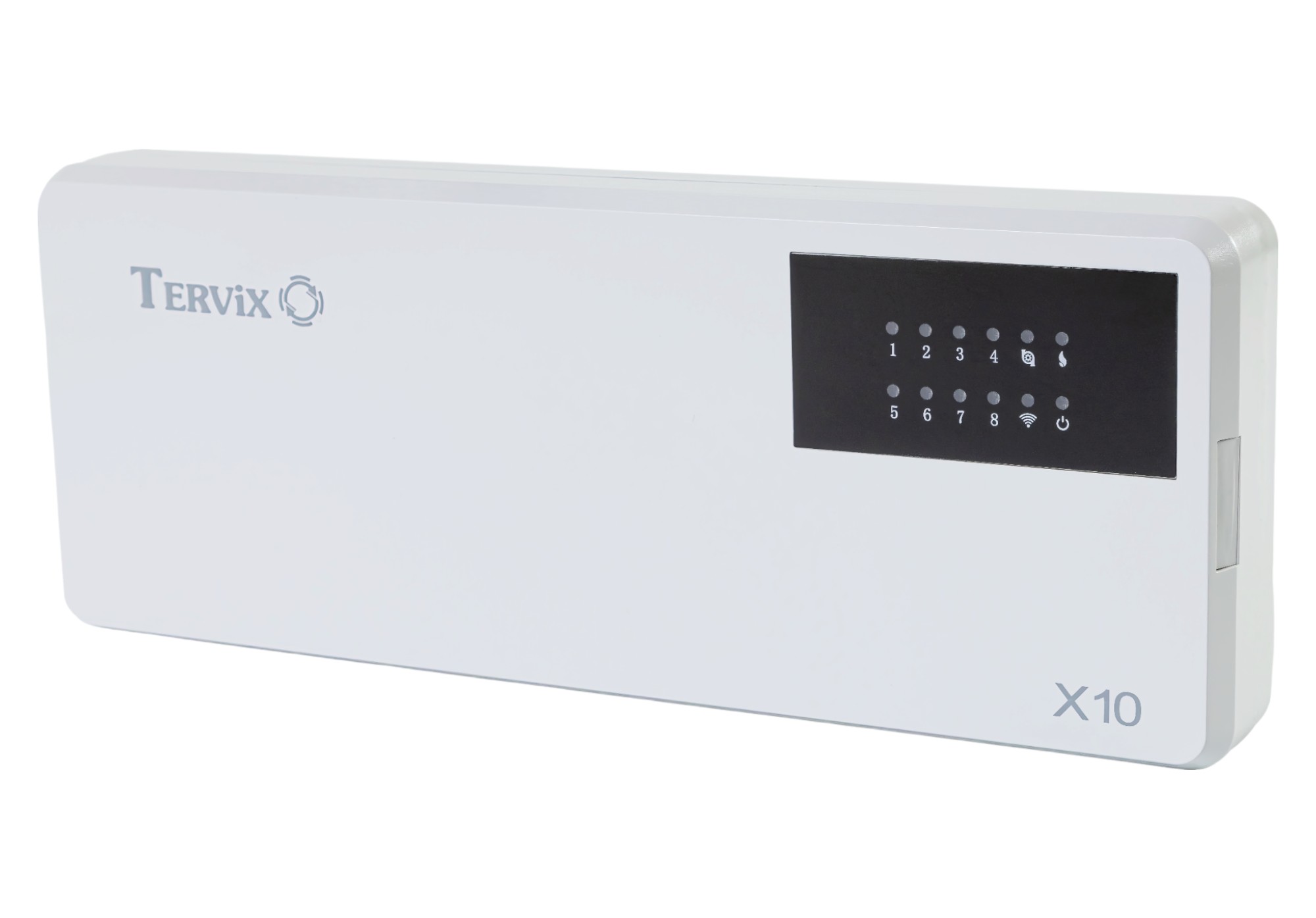

511108 Умный контроллер для водяної теплого пола Tervix Pro Line X10 ZigBee (8 зон)

Контроллер X10 призначений для управління системою водяного підлогового опалення максимум на 8 контурів. Має 2 режими роботи - Нагрів та Охолодження. Має 2 варіанти підключення термостатів - провідний (класичний) та беспроводной (по протоколу ZigBee). Працює з кімнатними термостатами Tervix з WiFi або ZigBee управлінням і термоприводами Tervix нормально закритими (NC) або нормально відкритими (NO) при напрузі 230В.



Контроллер X10 розроблений для можливості використання його:

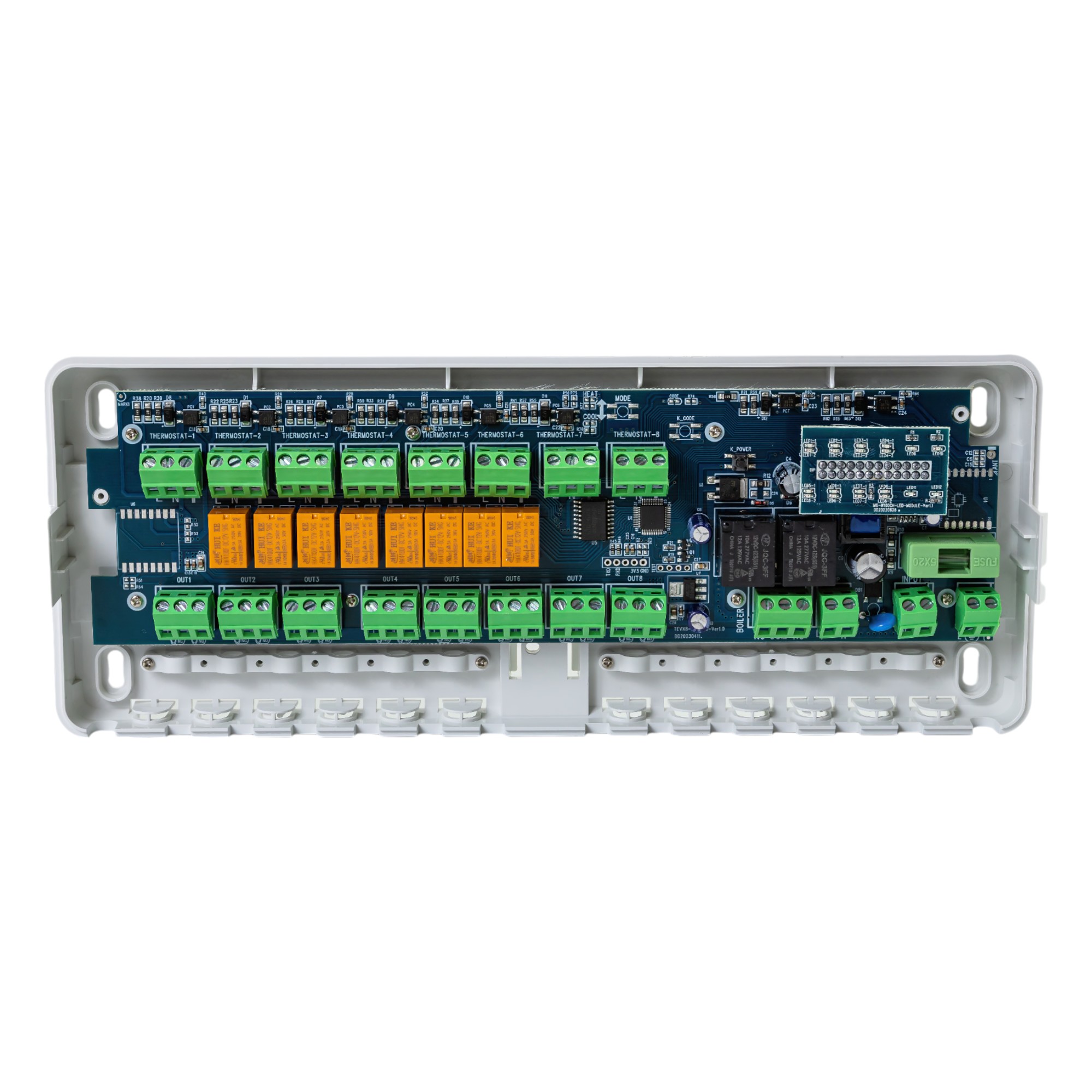

1. як класичного контроллера для теплого пола - термостати, термоприводи, насос та котел підключаються до Х10 дротами. Далі контроллер по запрограмованій логіці управляє цими пристроями.
2. як контроллера, що може працювати по безпровідній схемі - термостати ZigBee підключаються, по протоколу ZigBee, до контроллера Х10, а термоприводи, насос та котел, стандартно підключаються до Х10 дротами.
Контроллер X10 оснащений модулем ZigBee, що дозволяє підключити його до додатку Tervix, управляити та бачити статуси роботи кожного контура, насоса та котла. Також з’являться можливість підключення кімнатних термостатів на 230В Tervix та/або безпровідних термостатів Tervix по безпровідній схемі управління по протоколу ZigBee 3.0. Є можливість підключення нормально вікритих (NO) та нормально закритих термоприводів (NC) на 230 В.

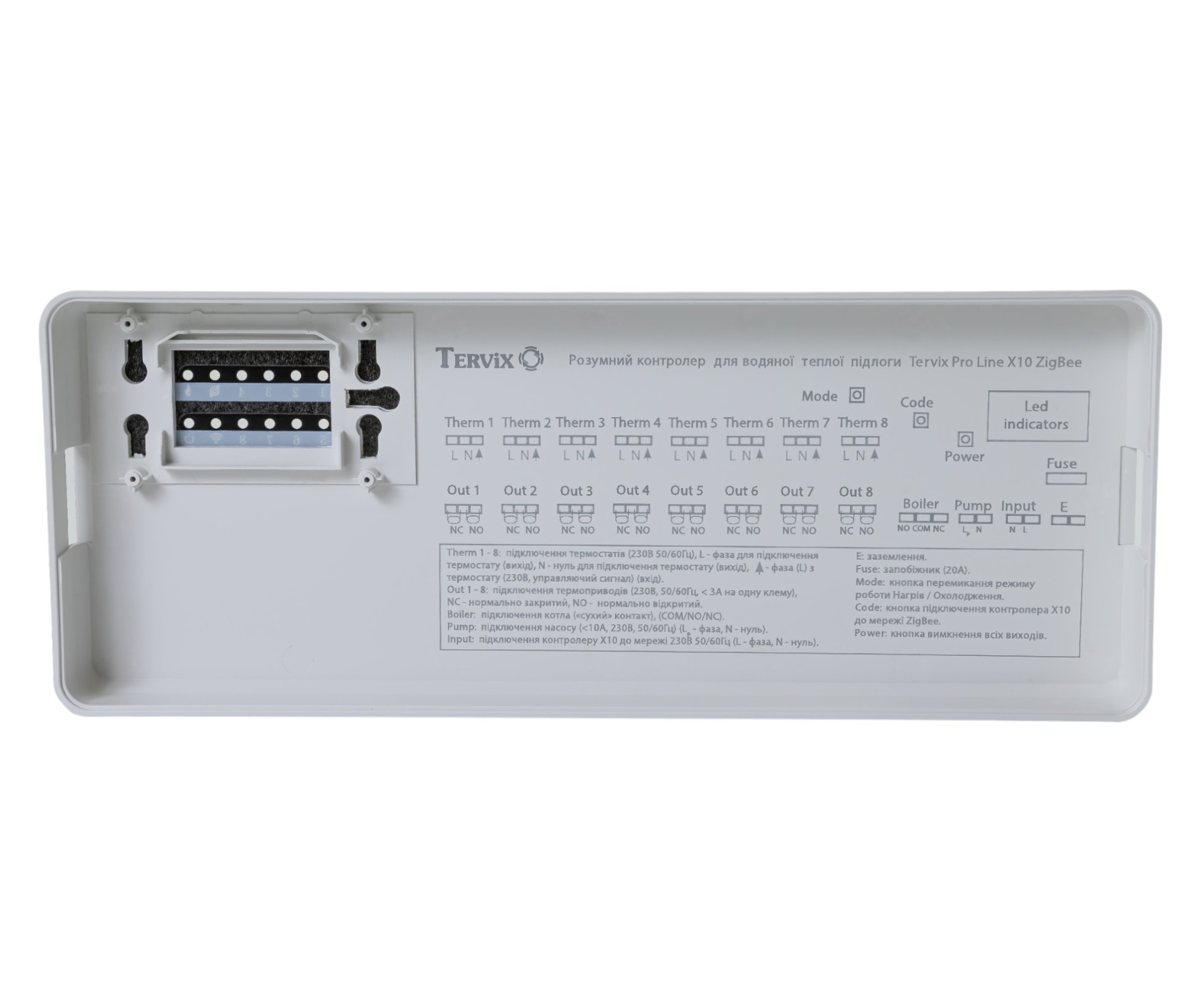

Принцип роботи: Контроллер X10 розроблений для автоматизованого управління 8 контурами / каналами кімнатний термостат - термопривод, циркуляційним насосом та котлом. Включення будь-якого термостату на нагрівання викликає запуск насоса та котла (реле (котел) переходить в положення COM-NO). Відбувається запуск відповідного термопривода і сигнального світлодіода. Запуск насоса та котла відбувається з затримкою, щоб термопривод встиг відкритися. Час затримки включення насоса та котла 60 секунд.
Після виключення всіх термостатів, насос та котел також вимикаються (реле (котел) повертається в положення COM-NC). Насос і котел вимикаються без затримки у часі, тобто зразу. Світлова індикація дозволяє точно визначити який контур (термопривод) зараз працює, та чи включений / виключений котел та циркуляційний насос. Також можна бачити чи контроллер підключений та чи є він мережі ZigBee, також можна бачити чи подається на контроллер живлення. При провідному під’єднанні термостату до Х10, управляючим сигналом являється фаза, що виходить з термостату. Якщо термостат в режимі нагрів/охолодження вкл., фаза подається на клему - контроллер починає працювати. При безпровідному з’єднанні - термостат посилає сигнал контроллеру ZigBee, він в свою чергу передає дані на Х10 і той починає працювати.

Увага! Для безпровідного підключення термостатів потрібно зробити розумні сценарії в додатку Tervix (див. безпровідне підключення термостату).







]]>
