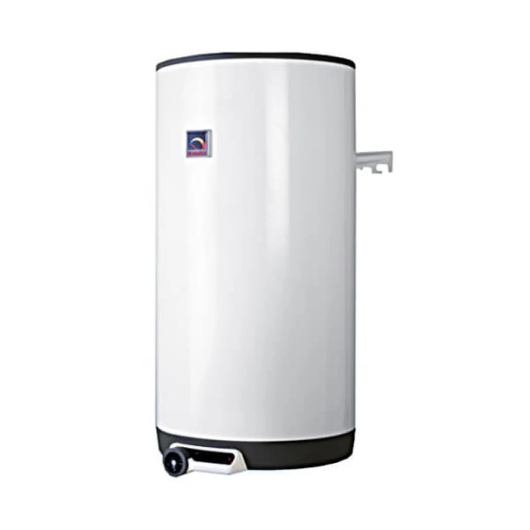

Технические характеристики: Бойлер настенный косвенного нагрева Drazice (Дражице) ОКС 200/1м2 Арт. 1107209101
Навесные, вертикальные OKC (круглые)
Описание
Рабочее положение – вертикальное (водонагреватель монтируется на стену)
Комбинированные накопительные водонагреватели объемом 80-200 литров предназначены для навесного монтажа на стену. Расстояние между крепежными болтами не изменялось в течение всего периода существования производства водонагревателей, то есть бойлеры, отслужившие свой срок эксплуатации, могут быть заменены новыми без малейших трудностей. Можно также отдельно заказать кронштейны для монтажа на крепежных болтах с межцентровым расстоянием 350 мм.
Возможности нагрева
Электричество. Нагрев воды происходит с помощью керамического нагревательного элемента, управление которым обеспечивается рабочим термостатом, а электробезопасность – предохранительным термостатом (Термопредохранитель). Диапазон допустимых температур – от 5 до 74°С. Номинальное напряжение – 1-PE-N/AC 230 V/50 Hz . Электроизоляционное покрытие IP 45 позволяет монтировать водонагреватель прямо над ванной.
Теплообменник. Водонагреватель можно подсоединить к наружной теплосистеме с максимальной температурой 110°C и давлением 1 MPa. Производительность теплообменника водонагревателя регулируется в зависимости от мощности наружного источника тепла. Теплообменник работает либо в режиме принудительной циркуляции, либо в режиме безнапорного накопления. Датчик контроля горячей воды установлен в той же гильзе, что и электродатчик.
Основная функция
Нагрев воды для хозяйственных и технических целей на объектах с центральным отоплением на газе или твердом топливе в зимнее время.
Предусмотрен нагрев воды с помощью электроэнергии вне отопительного сезона с возможностью использования низких (ночных) тарифов.
Комплектация
Предохранительный клапан
Дополнительное оборудование под заказ
- Двух- и трехфазное подключение 400 V/50 Hz
- Электрический тен большей мощности, макс. 4 kW
- Внимание! Циркуляция имеется только у водонагревателей с площадью теплообменника 1м²

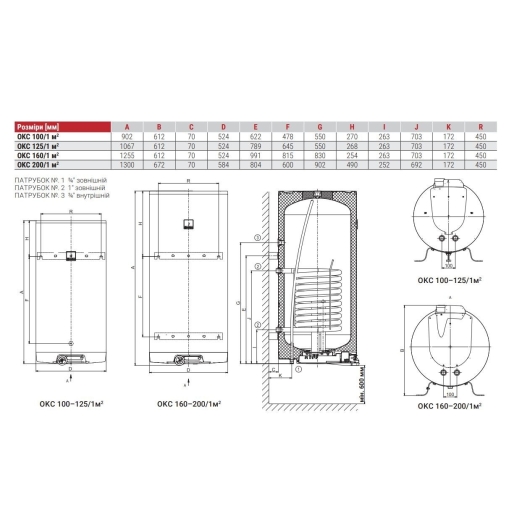

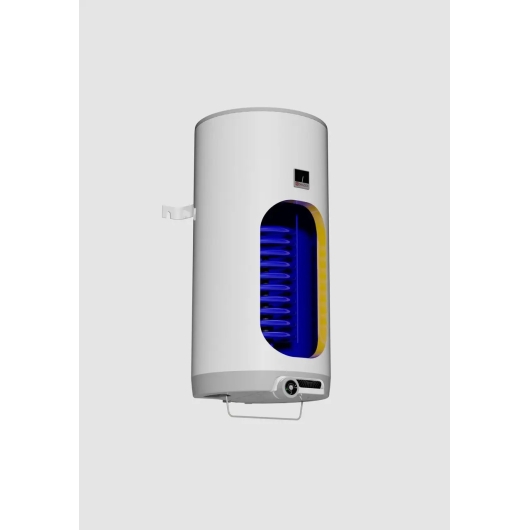

Разрез
Список
| Навесные, вертикальные – теплообменник 0,41 м 2 | Навесные, вертикальные – теплообменник 0,7 м 2 | Навесные, вертикальные – теплообменник 1 м 2 |
|---|---|---|
| OKC 80 | OKC 100, OKC 125, OKC 160, OKC 180, OKC 200 | OKC 100/1 m2, OKC 125/1 m2, OKC 160/1 m2, OKC 180/1 m2, OKC 200/1 m2 |
Технические данные
| Тип | OKC 80 | OKC 100 | OKC 125 | OKC 160 | OKC 180 | OKC 200 |
|---|---|---|---|---|---|---|
| Объем [л] | 75 | 95 | 120 | 147 | 175 | 195 |
| Максимальное избыточное давление [MPa] | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Напряжение[V] | 230 | 230 | 230 | 230 | 230 | 230 |
| потребностей. мощность [W] | 2 000 | 2 000 | 2 000 | 2 000 | 2 200 | 2 200 |
| Коэффициент электр. безопасности | IP 45 | IP 45 | IP 45 | IP 45 | IP 45 | IP 45 |
| Высота водонагревателя [мм] | 736 | 881 | 1 046 | 1 235 | 1 200 | 1 300 |
| Диаметр водонагревателя [мм] | 524 | 524 | 524 | 524 | 584 | 584 |
| Вес водонагревателя без воды [кг] | 42 | 52 | 58 | 66 | 76 | 81 |
| Время нагрева воды электр. теном с 10°C до 60°C [часов] | 2,5 | 3 | 3,8 | 5 | 5 | 5,5 |
| Максим. рабочее избыточное давление [MPa] | 1 | 1 | 1 | 1 | 1 | 1 |
| Поверхность теплообменника [м2] | 0,41 | 0,68 | 0,68 | 0,68 | 0,68 | 0,68 |
| Номинальная мощность теплообменника при отопительной температуре. воды 80°C и расходе 310 л/ч [W] | 7 000 | 9 000 | 9 000 | 9 000 | 9 000 | 9 000 |
| Максим. время нагрева воды теплообменником с 10°C до 60°C [минут] | 50 | 48 | 55 | 75 | 77 | 86 |
| Номинальная мощность теплообменника при температуре отопления воды 80°C и расходе 720 л/ч [W] | 9 000 | 17 000 | 17 000 | 17 000 | 17 000 | 17 000 |
| Максим. время нагрева воды теплообменником с 10°C до 60°C [минут] | 32 | 23 | 28 | 35 | 40 | 45 |
| Тип | OKC100/1 m2 | OKC125/1 m2 | OKC160/1 m2 | OKC180/1 m2 | OKC200/1 m2 |
|---|---|---|---|---|---|
| Объем [л] | 95 | 120 | 160 | 180 | 200 |
| Максимальное избыточное давление [MPa] | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Напряжение[V] | 230 | 230 | 230 | 230 | 230 |
| потребностей. мощность [W] | 2 000 | 2 000 | 2 000 | 2 200 | 2 200 |
| Коэффициент электр. безопасности | IP 45 | IP 45 | IP 45 | IP 45 | IP 45 |
| Высота водонагревателя [мм] | 881 | 1 046 | 1 235 | 1 200 | 1 300 |
| Диаметр водонагревателя [мм] | 524 | 524 | 524 | 584 | 584 |
| Вес водонагревателя без воды [кг] | 58 | 64 | 72 | 82 | 88 |
| Время нагрева воды электр. теном с 10°C до 60°C [часов] | 3 | 3,8 | 5 | 5 | 5,5 |
| Максим. рабочее избыточное давление [MPa] | 1 | 1 | 1 | 1 | 1 |
| Поверхность теплообменника [м2] | 1,08 | 1,08 | 1,08 | 1,08 | 1,08 |
| Номинальная мощность теплообменника при отопительной температуре. воды 80°C и расходе 310 л/ч [W] | 24 000 | 24 000 | 24 000 | 24 000 | 24 000 |
| Максим. время нагрева воды теплообменником с 10°C до 60°C [минут] | 14 | 17 | 23 | 26 | 28 |
